CANON DE 5 DE REFFYE MLE 1873
militaires / Photographies par V. Roger .
Source BNF Bibliothèque nationale de France
Elle est pourvue d’une culasse provenant du système Reffye. La bouche à feu est conçue pour tirer de manière directe sur les obstacles légers, et le personnel est de la même famille que le canon de 7 de Reffye.
Les deux premières bouches à feu de l’armée de terre sont chargées par la culasse.
Pour être utilisée dans les fortifications, il est recommandé d’utiliser un canon de 95 mm
Plateformes de tir dissimulées aux yeux de l’ennemi. Cet affût de siège est
Le champ vertical de tir de la place Mle 1880 est plus grand que celui de l’affût de campagne.
Il offre une portée de tir plus étendue.Il était possible d’avoir des roues en bois de 95 ou des roues métalliques appelées roues Arbel, qui sont plus résistantes aux conditions climatiques.
Malgré leur poids différent, ces affûts sont très mobiles. Le canon de 5 de Reffye est capable d’être attelé, de former des batteries mobiles ou d’être utilisé pour occuper temporairement les positions de défense sur affût (de campagne ou de siège et place).
Avant 1882, il sera également utilisé pour protéger les fossés des fortifications sur un affût de casemate de 5 et de 7 modèle 1876, avant d’être échangé contre le canon de 12 culasse.
Caractéristiques du canon de 5 de Reffye
L’arrivée des nouvelles pièces d’artillerie de 80 mm et de 90 mm De Bange a entraîné une baisse significative de la précision de cette bouche à feu et de l’effet de ses projectiles dès le début des années 1880. Cependant, elle peut être d’une grande utilité dans la défense des places, car elle a une justesse suffisante jusqu’à une distance de 1500 à 2000 mètres.
Emploi et fonction dans la défense des positions
Le canon de 5 pourra être utilisé, à défaut de modèle plus récent, dans la défense des places dans les mêmes conditions que les canons de 80 mm ou de 90 mm de Bange pour :
Accompagner les troupes mobiles dans les opérations actives.
Surveiller le terrain ou les abords de l’ouvrage.
Battre aux distances rapprochées les routes, les moyens de communication, les points de passage, etc.…
Flanquer les lignes de défense.
Armer les batteries de circonstance ou les épaulements de campagne disposés de manière à commander les abords des lignes de défense et les positions avancées défendues par la garnison.
Après 1906, cette bouche à feu ne sera plus utilisée par l’armée Française, elle sera remplacée dans les fortifications par des pièces de 90mm ou de 80 mm de Bange produites en plus grand nombre et dans les régiments d’artillerie de campagne par des canons de 75 modèle 1897 .

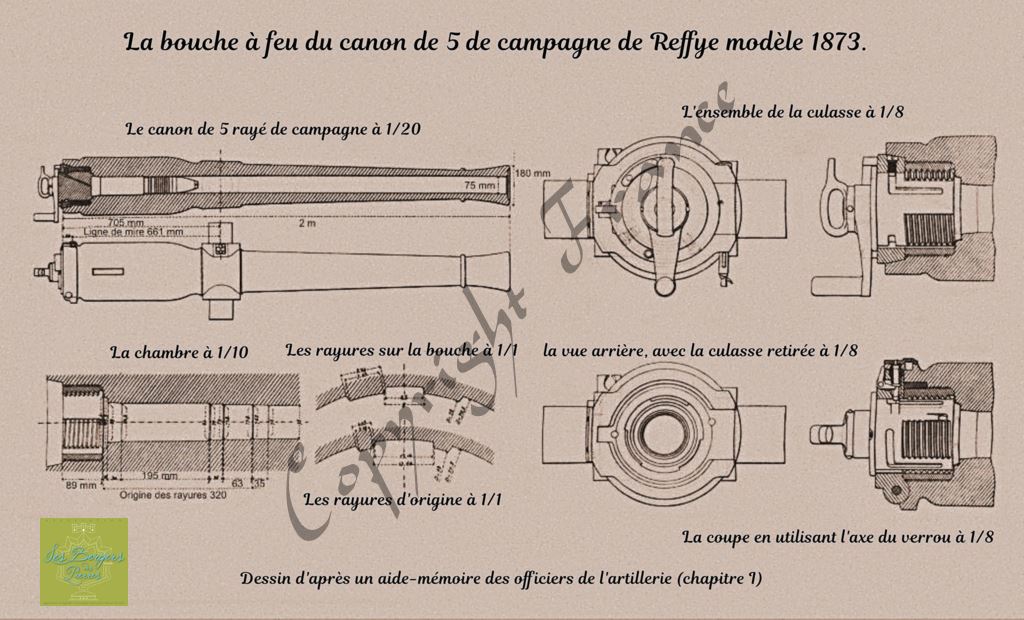

Caractéristiques de la bouche à feu du canon de 5 du Reffve
Date du modèle ……………1873
Pièce……………………..canon de 5
Diamètre de 1 ame entre les cloisons (calibre)…………………75 mm
au fond des rayures…………………77,5 mm
de la chambre à poudre………….84,5 mm
ou logement a la vis au fond des filets……………..140 mm.
Diamètre extérieur au premier renfort…………..260 mm
de la partie cylindrique du tube sous le frettaqe……………………..
minimum à la volée …………128 mm
Tourillons diamètre ……104 mm
lonqueur……………..90mm
distance de l’axe à la tranche de la culasse…………503 mm
à Taxe de la pièce………..0 m
Ecartement des embases………….232 mm
Ligne de mire longueur…………661 mm
distances à l’axe de la pièce horizontale…………….97,5 mm
verticale ………….106 mm
Culasse ……………à vis système Reffye
Vis de culasse lonqueur du corps…………..160,5 mm
de la partie filetée………….88,25 mm
diamètre au fond des filets………..130 mm
sur les filets…………140 mm
Poids complet du mécanisme de culasse………….27,5 kg
Mécanisme de mise à feu ……..étoupille et cordon tir feu
Diamètre de la lumière………….4 mm
Lonqueur de la bouche à feu seule………..2 m
de la chambre à poudre……………228 mm
totale des chambres des projectiles et des cônes de raccordement…………………………..126 mm.
de la partie rayé ………………1,535 m
de l’emplacement réservé à la qarqousse l’obus en place………..238 mm
d’âme……….1,875 m
Hauteur du champiqnon en profondeur du qodet………10 mm
Capacité offerte au qaz l’obus en place…………..2.06 litres
Poids de la bouche à feu……………460 kg
Rayures nombre…………..14 à droite
inclinaison initiale au flanc de tir………….6° 17’
au contre-flanc de tir………….6°07’
finale ………..idem
pas final en calibre……………28,53 au flanc de tir
Lonqueur totale du frettaqe au 1er ranq…………..
au 2ème ranq……………..
totale de la partie frettée……………
Longueur de I écouvillon long ……………2,223 m
Prépondérance à la tranche de la culasse………….10 mm
Composition de la bouche à feu…………bronze
Prix approximatif de la bouche à feu avec mécanisme sans affût…………….2000 francs or d’époque soit 8000€
Date du modèle ……………1873
Pièce……………………..canon de 5
Diamètre de 1 ame entre les cloisons (calibre)…………………75 mm
au fond des rayures…………………77,5 mm
de la chambre à poudre………….84,5 mm
ou logement a la vis au fond des filets……………..140 mm.
Diamètre extérieur au premier renfort…………..260 mm
de la partie cylindrique du tube sous le frettaqe……………………..
minimum à la volée …………128 mm
Tourillons diamètre ……104 mm
lonqueur……………..90mm
distance de l’axe à la tranche de la culasse…………503 mm
à Taxe de la pièce………..0 m
Ecartement des embases………….232 mm
Ligne de mire longueur…………661 mm
distances à l’axe de la pièce horizontale…………….97,5 mm
verticale ………….106 mm
Culasse ……………à vis système Reffye
Vis de culasse lonqueur du corps…………..160,5 mm
de la partie filetée………….88,25 mm
diamètre au fond des filets………..130 mm
sur les filets…………140 mm
Poids complet du mécanisme de culasse………….27,5 kg
Mécanisme de mise à feu ……..étoupille et cordon tir feu
Diamètre de la lumière………….4 mm
Lonqueur de la bouche à feu seule………..2 m
de la chambre à poudre……………228 mm
totale des chambres des projectiles et des cônes de raccordement…………………………..126 mm.
de la partie rayé ………………1,535 m
de l’emplacement réservé à la qarqousse l’obus en place………..238 mm
d’âme……….1,875 m
Hauteur du champiqnon en profondeur du qodet………10 mm
Capacité offerte au qaz l’obus en place…………..2.06 litres
Poids de la bouche à feu……………460 kg
Rayures nombre…………..14 à droite
inclinaison initiale au flanc de tir………….6° 17’
au contre-flanc de tir………….6°07’
finale ………..idem
pas final en calibre……………28,53 au flanc de tir
Lonqueur totale du frettaqe au 1er ranq…………..
au 2ème ranq……………..
totale de la partie frettée……………
Longueur de I écouvillon long ……………2,223 m
Prépondérance à la tranche de la culasse………….10 mm
Composition de la bouche à feu…………bronze
Prix approximatif de la bouche à feu avec mécanisme sans affût…………….2000 francs or d’époque soit 8000€
Caractéristiques des affûts et de la plate- forme du canon de 5 de Reffve
Poids de l’affût de campagne modèle 1874…………………………..514 kg
de l’affût de 5 et de 7 de casemate mie 1876 ……………625 kg
de l’affût de siège et place (SP) mie 1880 avec roues de 95………….1118 kg
avec roues Arbel……..1226 kg
total de la bouche à feu et de l’affût de campagne modèle 1874……974 kg
total de la bouche à feu et de l’affût de 5 et de 7 de casemate…….1085 kg
total de la bouche à feu et de l’affût SP avec roues de 95 ……..1578 kg
avec roues Arbe……..1686 kg
Voie de la voiture de l’affût de campagne modèle 1874………1,43 m
de l’affût de 5 et de 7 de casemate………0,8 m
de l’affût de siège et place (SP) mie 1880 avec roues de 95 ……..1,545 m
avec roues Arbel……..1,6 m
Longueur de l’essieu de l’affût de campagne modèle 1874…………1,71 m
de l’affût de 5 et de 7 de casemate modèle 1876 ……1 m
de l’affût de siège et place (SP) modèle 1880 ………1,938 m.
Longueur totale de la pièce de la bouche à montée sur l’affût de campagne modèle…….. 184,4 m
l’extrémité de la crosse ou du levier de montée sur l’affût de 5 et de 7 de casemate……4,65 m
pointage montée sur l’affût de siège et place (SP) modèle 1880…5,15 m
Distance du devant des roues à l’extrémité de la crosse de l’affût de campagne modèle 1874……..2,905 m
à l’extrémité de la crosse de l’affût de 5 et de 7 de casemate ……2,35 m
à l’extrémité de la crosse de l’affût de siège modèle 1880……..3,375 m
Plateformes de tir pour affût de campagne longueur dans le sens du tir de la plateforme ….4,86 m
poids de la plateforme….1140 kg
affût de siège longueur dans le sens du tir de la plateforme poids de la plateforme modèle ……4,86 m
poids de la plateforme….1192 kg
affût de 5 et de 7 de casemate…… aucune
Frein hydraulique…… 1 frein hydraulique modèle 1883 qui se fixe à la plateforme pour l’affût de siège et place
Hauteur sous casemate nécessaire pour l’affût de campagne mie 1874……1,85 m
l’affût de 5 et de 7 de casemate modèle 1876 ……2 m
l’affût de siège et place (SP) modèle 1880 …2,5 m
Hauteur de la genouillère pour l’angle… 0°
de l’affût de campagne mie 1874………1 m.
de l’affût de 5 et de 7 de casemate modèle 1876 …1,2 m
de l’affût de siège et place (SP) modèle 1880……1,7 m
Hauteur de l’axe des tourillons au-dessus du de l’affût de campagne mie 1874……1,05 m
sol de l’affût de 5 et de 7 de casemate mie 1876 ……1,1 m
de l’affût de siège et place (SP) mie 1880……1,8 m.
Champ vertical de tir de l’affût de campagne mie 1874……+27° -5°
l’affût de 5 et de 7 de casemate mie 1876 ……+30°-14°
l’affût de siège et place (SP) mie 1880 …+40°-10°
Champ horizontal de tir de l’affût de campagne avec repères installés sur la plateforme…..78°
l’affût de siège (SP) avec repères installés sur la plateforme…..81°
Cadence de tir……2 coups / minute max
Portée de tir maximale la pièce sur plateforme horizontale avec l’affût de campagne mie 1874….6362 m
avec l’affût de siège et place (SP) mie 1880…..6700 m
Poids de l’affût de campagne modèle 1874…………………………..514 kg
de l’affût de 5 et de 7 de casemate mie 1876 ……………625 kg
de l’affût de siège et place (SP) mie 1880 avec roues de 95………….1118 kg
avec roues Arbel……..1226 kg
total de la bouche à feu et de l’affût de campagne modèle 1874……974 kg
total de la bouche à feu et de l’affût de 5 et de 7 de casemate…….1085 kg
total de la bouche à feu et de l’affût SP avec roues de 95 ……..1578 kg
avec roues Arbe……..1686 kg
Voie de la voiture de l’affût de campagne modèle 1874………1,43 m
de l’affût de 5 et de 7 de casemate………0,8 m
de l’affût de siège et place (SP) mie 1880 avec roues de 95 ……..1,545 m
avec roues Arbel……..1,6 m
Longueur de l’essieu de l’affût de campagne modèle 1874…………1,71 m
de l’affût de 5 et de 7 de casemate modèle 1876 ……1 m
de l’affût de siège et place (SP) modèle 1880 ………1,938 m.
Longueur totale de la pièce de la bouche à montée sur l’affût de campagne modèle…….. 184,4 m
l’extrémité de la crosse ou du levier de montée sur l’affût de 5 et de 7 de casemate……4,65 m
pointage montée sur l’affût de siège et place (SP) modèle 1880…5,15 m
Distance du devant des roues à l’extrémité de la crosse de l’affût de campagne modèle 1874……..2,905 m
à l’extrémité de la crosse de l’affût de 5 et de 7 de casemate ……2,35 m
à l’extrémité de la crosse de l’affût de siège modèle 1880……..3,375 m
Plateformes de tir pour affût de campagne longueur dans le sens du tir de la plateforme ….4,86 m
poids de la plateforme….1140 kg
affût de siège longueur dans le sens du tir de la plateforme poids de la plateforme modèle ……4,86 m
poids de la plateforme….1192 kg
affût de 5 et de 7 de casemate…… aucune
Frein hydraulique…… 1 frein hydraulique modèle 1883 qui se fixe à la plateforme pour l’affût de siège et place
Hauteur sous casemate nécessaire pour l’affût de campagne mie 1874……1,85 m
l’affût de 5 et de 7 de casemate modèle 1876 ……2 m
l’affût de siège et place (SP) modèle 1880 …2,5 m
Hauteur de la genouillère pour l’angle… 0°
de l’affût de campagne mie 1874………1 m.
de l’affût de 5 et de 7 de casemate modèle 1876 …1,2 m
de l’affût de siège et place (SP) modèle 1880……1,7 m
Hauteur de l’axe des tourillons au-dessus du de l’affût de campagne mie 1874……1,05 m
sol de l’affût de 5 et de 7 de casemate mie 1876 ……1,1 m
de l’affût de siège et place (SP) mie 1880……1,8 m.
Champ vertical de tir de l’affût de campagne mie 1874……+27° -5°
l’affût de 5 et de 7 de casemate mie 1876 ……+30°-14°
l’affût de siège et place (SP) mie 1880 …+40°-10°
Champ horizontal de tir de l’affût de campagne avec repères installés sur la plateforme…..78°
l’affût de siège (SP) avec repères installés sur la plateforme…..81°
Cadence de tir……2 coups / minute max
Portée de tir maximale la pièce sur plateforme horizontale avec l’affût de campagne mie 1874….6362 m
avec l’affût de siège et place (SP) mie 1880…..6700 m

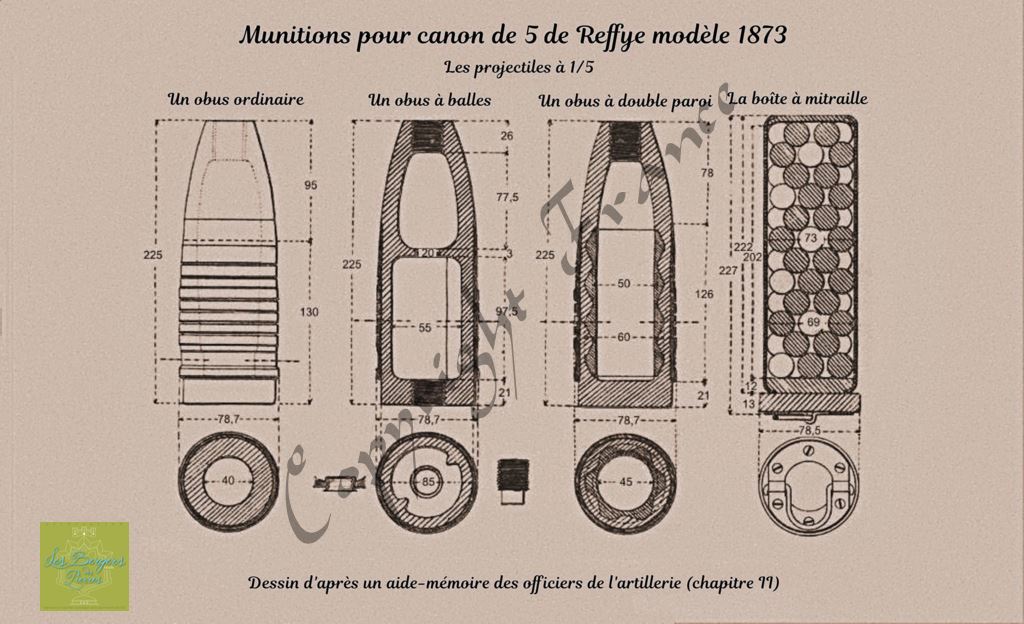

Munitions et gargousses du canon de 5 du Reffve
Poids de la charge de tir de plein fouet avec indication du type de poudre dans une gargousse obturatrice………………0,87 kg de poudre MC30
Vitesse initiale à la charqe de plein fouet…………….417 m/s
Obus ordinaire en fonte Poids de l’obus chargé avec fusée……….4,85 kg
Poids de la charge d’explosifs ………..0,21 kg de poudre MC30
Poids de la charge de tir de plein fouet avec indication du type de poudre dans une gargousse obturatrice………………0,87 kg de poudre MC30
Vitesse initiale à la charqe de plein fouet…………….417 m/s
Obus ordinaire en fonte Poids de l’obus chargé avec fusée……….4,85 kg
Poids de la charge d’explosifs ………..0,21 kg de poudre MC30
type de fusée…………percutante SM 25 mm à charge réduite
Obus à balles poids de l’obus chargé avec fusée………..5,65 kg
poids de la charge intérieure de poudre MC30……….0,11 kg
nombre de balles………….66 balles en plomb de 18.5g
type de fusée……….Budin
Obus à double paroi poids de l’obus chargé avec fusée……..4,8 kg
poids de la charge intérieure de poudre MC30………..0,21 kg
type de fusée………….Budin
Boite à mitraille poids de l’obus chargé avec fusée…….5,82 kg.
nombre de balles………..96 balles de 44g en plomb durci
Projectiles incendiaires nombre de cylindres………6.
poids de la charge intérieure de poudre MC30.…0,1 kg
Point de l’avant train sans coffre pour affût de campagne et affût de siège et place mie 1880 …….288 kg
Poids de la caisse aux armements vide ………..42 kg
Coffre à munition de caisson modèle……..1858 allongé
poids à vide………95 kg
poids chargée ……….297 kg
nombre de charges……..32
nombre de projectiles………….24 obus ordinaires
4 obus à double paroi
4 obus à balles
Caisse blanche poids de la caisse vide pour obus ordinaire ………..24 kg
poids de la caisse chargée ………125 kg
nombre de charges ……….16
nombre de projectiles………..12 obus ordinaires
2 obus à double paroi
2 obus à balles
Caisse blanche poids de la caisse vide pour boites à mitraille ……….10.5 kg
poids de la caisse chargée ………57.06 kg
nombre de projectiles……..8
